Hoe bekabel ik een magneet aan een A22(K)?

Hoe bekabel ik een magneet aan een A22(K)?

Introductie

Ook al lijkt het vaak eenvoudig om een magneet te bekabelen aan een A22(K), toch kan het soms enige verwarring brengen of wordt er wel eens een fout gemaakt tijdens de installatie. Dit probleem komt vaker voor dan m'n zou denken. Zelfs de meest professionele installateur ziet hierin wel eens iets over het hoofd. Daarom zal dit artikel u duidelijkheid brengen hoe een magneet op een correcte manier, met een correcte kabel wordt bekabeld.

Opbouw

De magneet (in het geval van CDVI) bestaat uit een vast gedeelte (de magneet met sluitplaat) en een variabel gedeelte (de bekabeling en sturing). Hoewel deze sturing soms kan variëren (intern, extern, in de vorm van een aparte module) blijft deze in essentie dezelfde. Na de plaatsing van de magneet is een goede en correcte bekabeling essentieel voor een goede werking.

Welke kabel gebruik ik best?

  1. Als u de magneet enkel voorziet van spanning/stroom, dan volstaat het om slechts 2 draden te plaatsen. Gebruik hiervoor minimaal een 0,8mm²-kabel, bij voorkeur getwist en afgeschermd.
  2. Als u de magneet én intern deurpositiecontact gebruikt (de volledige functionaliteit), heeft u minimaal 4 draden nodig (5 als u zowel NO als NC wilt gebruiken). Als u de deurpositiecontacten gebruikt, raden wij sterk aan om hiervoor een kabel te voorzien die getwist en afgeschermd is, met een minimumdikte van 0,6mm². TPVF of TPGF-kabel is een kwalitatieve kabel die perfect hiervoor dienst kan doen.
    1. Probeer indien mogelijk de spanning en deurpositiecontacten niet door dezelfde kabel te laten gaan (bij TPVF/TPGF kan dit in theorie, maar dan test u dit beter voor u de kabel wegwerkt)
  3. Gebruik nooit UTP, FTP, SFTP of een variant van netwerkkabel.

Hoe sluit ik deze aan op de magneet en de controller?

Eenmaal u de bekabeling heeft voorzien kan u deze aansluiten op uw A22(K). Hiervoor kan u onderstaande schema gebruiken om deze juist aan te sluiten. Opgelet: Hou rekening dat dit schema de bekabeling toont op een willekeurige deur. Afhankelijk van uw installatie moet u dit schema porteren naar de deur die bij u van toepassing is.

Met module

Spanning juist zetten op de module:

Indien u de spanning neemt vanop de A22(K), dan laat u deze onaangeroerd (in standaard 12V DC).
Vervolgens sluit u de kabels aan:

Hou rekening dat het deurpositiecontact van de magneet NO-bekabeld is, terwijl de A22(K) een NC-contact heeft.

Zonder module

Echter kunnen de CDVI-magneten ook worden aangesloten zonder deze module, bijvoorbeeld als er onvoldoende plaats is of u de draden wenst te solderen, of voor enige andere reden
In dat geval kiest knipt u de kabels los van de module, waarbij u in totaal 7 draden overhoudt.

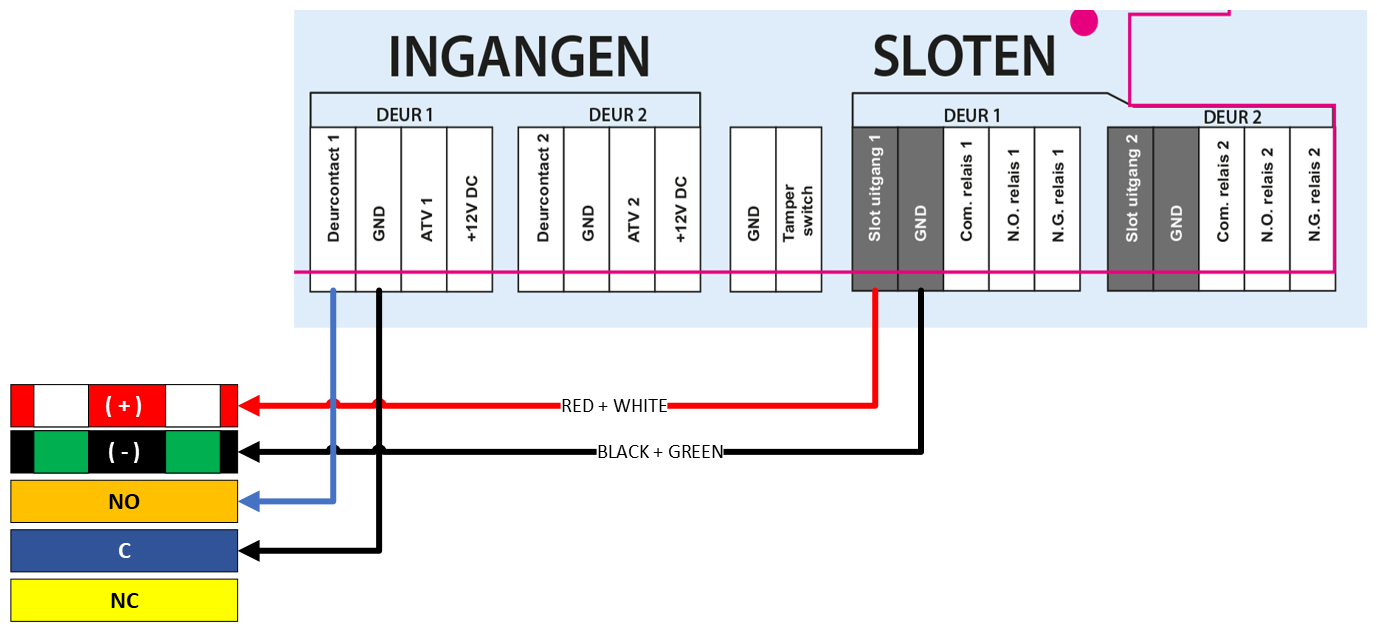

  1. In het geval van het gebruik met de interne voeding van een A22(K)

    1. Schakelt u de rode + witte kabel aan de positieve pool van het slot op de controller
    2. Schakelt u de zwarte + groene kabel aan de GND van het slot op de controller
    3. Schakelt u de blauwe kabel aan de GND van het deurpositiecontact op de controller
    4. Schakelt u de oranje kabel aan de deurcontactinput op de controller

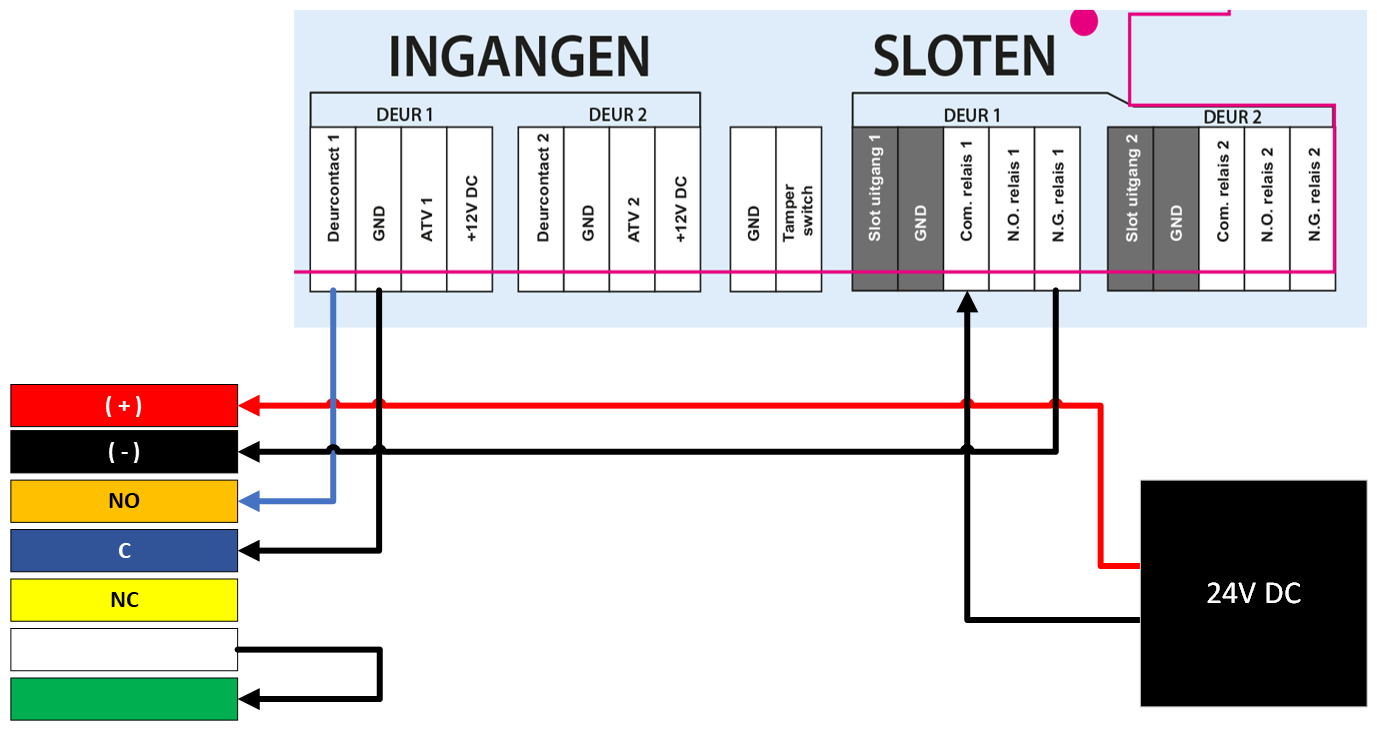

  1. Als u gebruikt maakt van een externe voeding van 24V DC

    1. Schakelt u de rode kabel aan de +24V van uw voeding
    2. Schakelt u de zwarte kabel aan de C van het relais op de controller
    3. Schakelt u de NC op de controller aan de negatieve pool/0V op uw magneet
    4. Koppelt u de witte kabel aan de groene kabel
    5. Schakelt u de blauwe kabel aan de GND van het deurpositiecontact op de controller
    6. Schakelt u de oranje kabel aan de deurcontactinput op de controller

Beperkingen

Hoewel dit in de meeste gevallen nuttig is, heeft dit intern contact wel 1 beperking waarbij u rekening moet houden met de toepassing.
U dient rekening te houden dat wanneer de magneet niet onder spanning staat (bijvoorbeeld het openen van de deur) het deurcontact deze beschouwt als een open deur.

Daarom is het sterk aanbevolen als u gebruikt maakt van een Antipassback, alarmintegratie of een sasruimte u opteert om het deurcontact extern te gebruiken van het slot. Raadpleeg hiervoor onze website, bij Accessoires --> Positiecontacten. Raadpleeg steeds een salesmanager van CDVI indien u een vergrendeling wenst te plaatsen waarbij het belangrijk is dat de positie van de deur gekend is.
